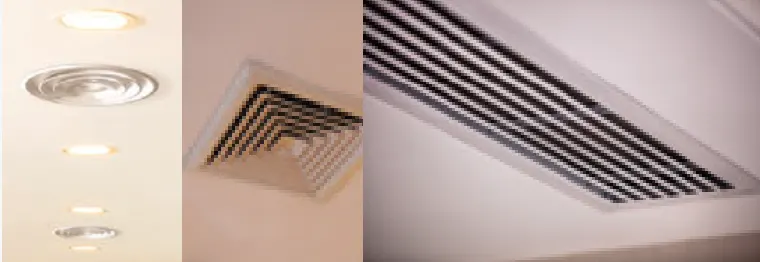

自由設置出風口 人性化設定
吊隱式送風機搭配風管送風,可根據房間環境及使用者 要求自由選擇出風口個數及安裝的位置,充分考慮房間 的負荷及房間的調溫均衡,實現更完美的舒適感覺。

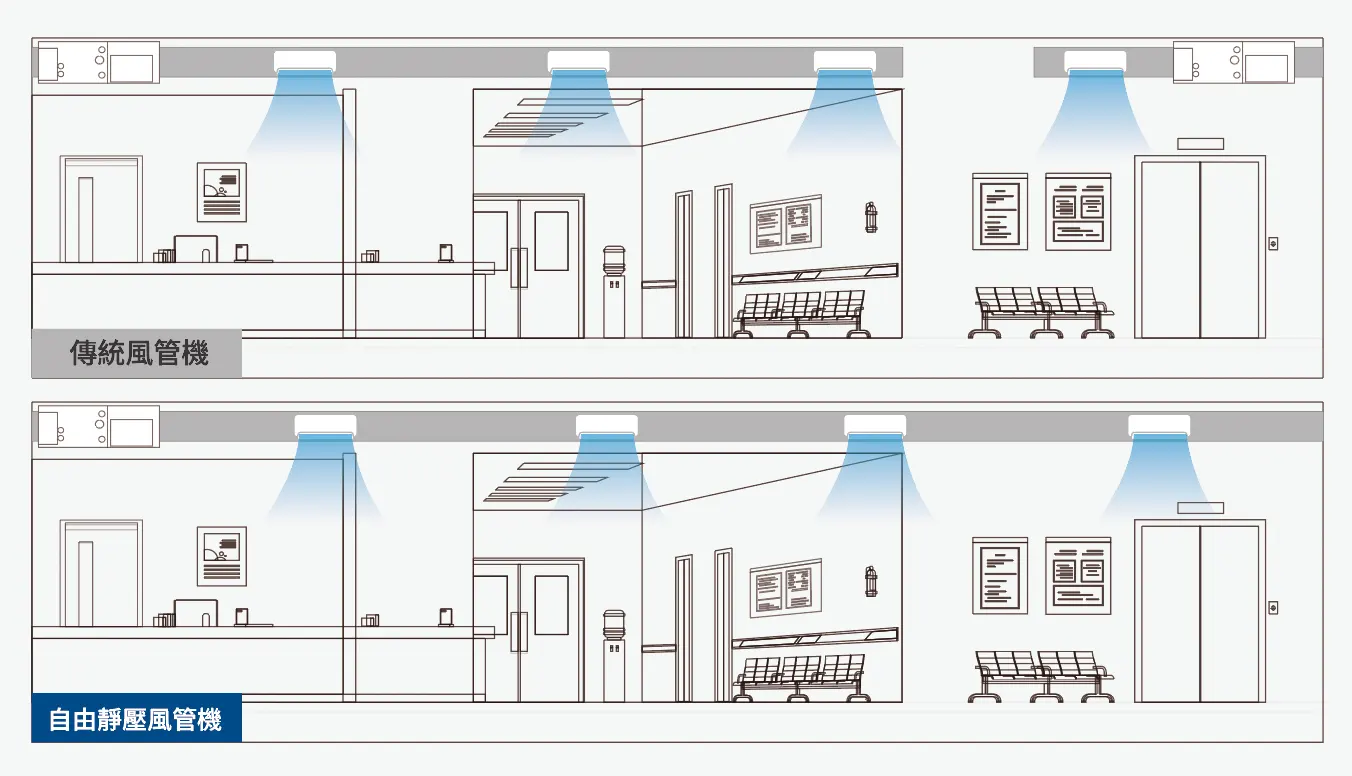

小容量大靜壓 全系列靜壓 180Pa
海爾中靜壓風管機,容量範圍 2.8 kW-16.0kW,全系最大 靜壓值180Pa,送風距離更遠。靜壓值20~180Pa可調,滿 足各種房型或空間對空調美觀性和舒適性的需求,尤其在走 廊等狹長空間場所,可以減少機器的數量,節約投資成本。

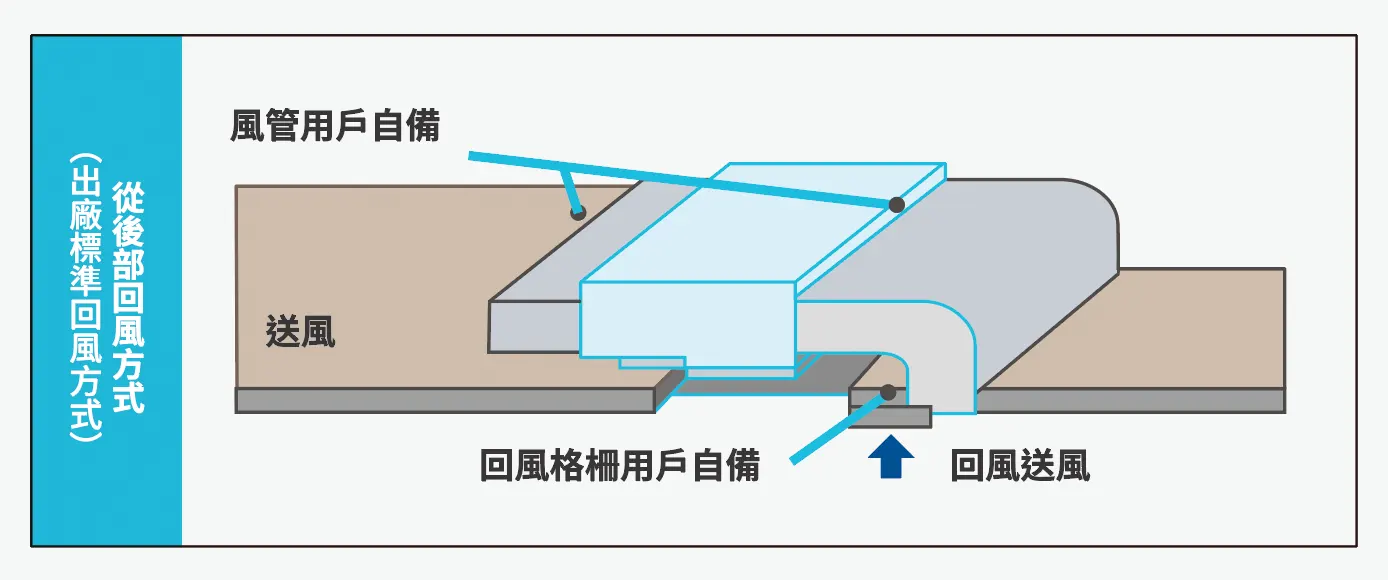

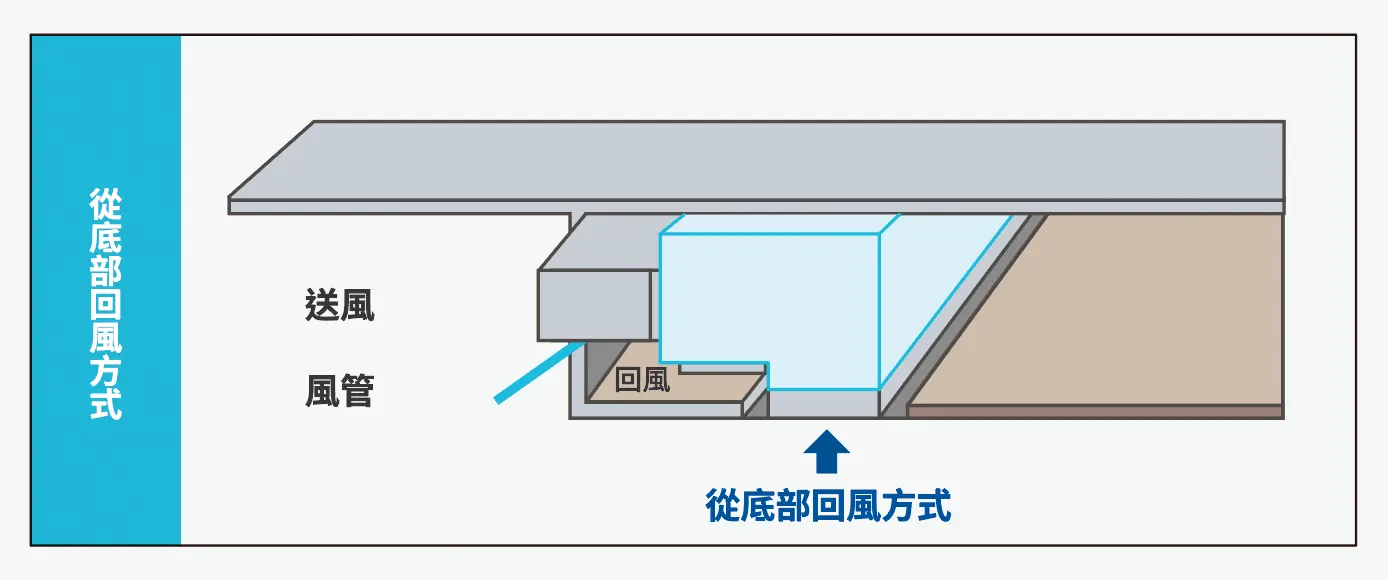

因地制宜的回風方式
提供底部及後部兩種回風模式,室內機的安裝更加靈活方便,使用者可根據室內裝潰特點選擇最佳安裝方案。 注:若有足夠安裝空間,建議採用側送後回的送回方式,可有效降低運轉音。

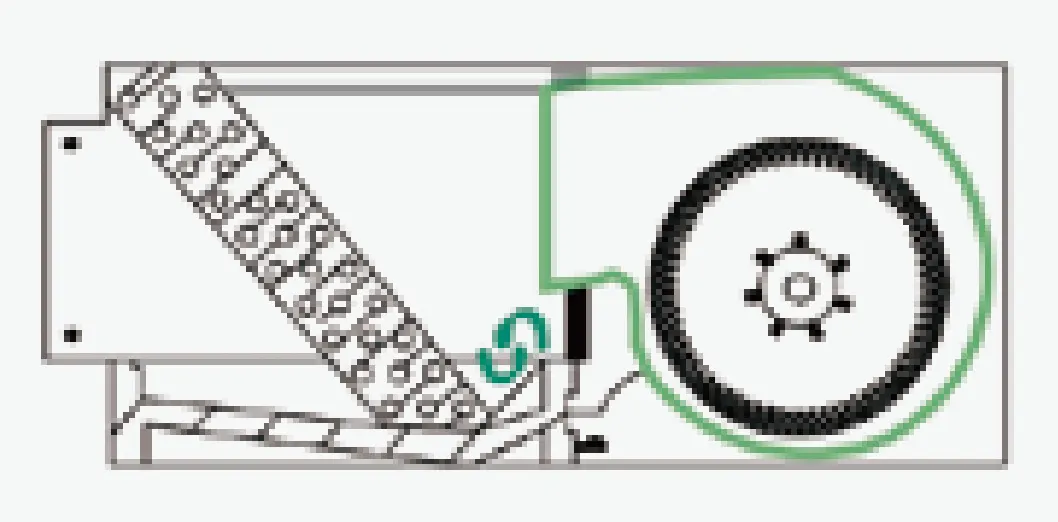

智能風量調節
恒定風量運行,馬達轉速可自動調節。當空調的進、出風 口濾網或風道被堵塞時,機器可依據檢測到的靜壓變化 來自動調節馬達轉速,維持空調出風風量恒定,不影響製 冷或制熱效果。

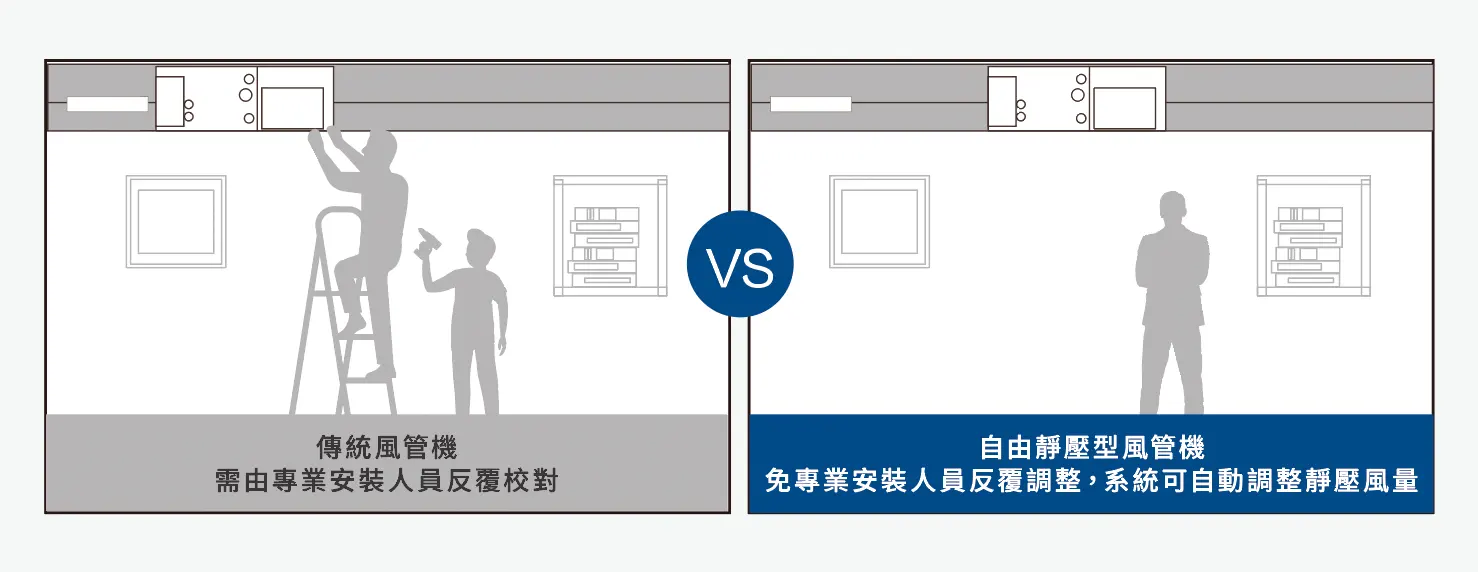

自動適配風管長度 安裝更省心
送風機可以自動適應 0~180Pa 等效靜壓的風管長度,無 需安装人員干預,180Pa以下風管任意長度,都可按照設 計的風量正常運行。
可靠的排水系统
全系列標配揚水泵,最大揚程可達60cm,並於接水盤內 設置浮子開關防止溢水。送風機亦保留自然排水系統,方 便配合現場實際安裝需求調整空調冷凝水排放方式。

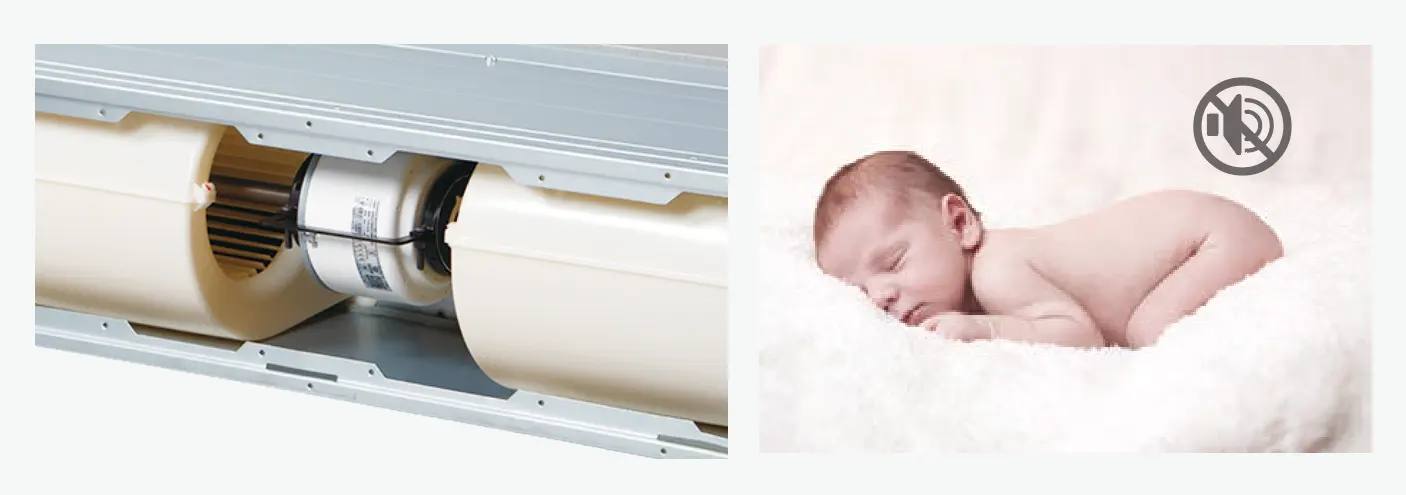

DC直流馬達靜音運轉
採用高效 DC 直流無刷馬達,實現轉速無極調節,搭配室 內機熱交元件及內部風道的優化設計,可費現7段風速調 整,能大幅降低運轉噪音。

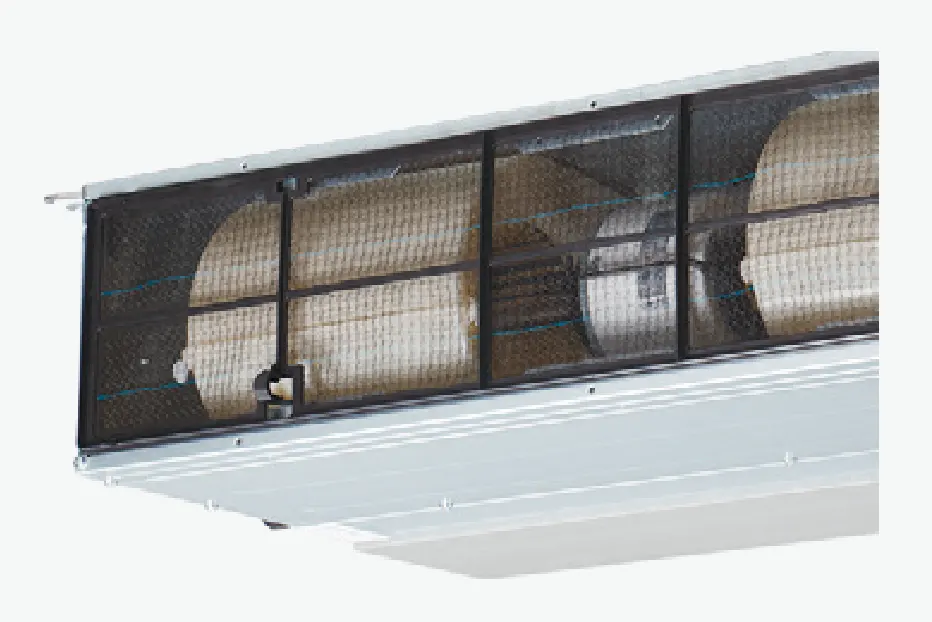

標配迴風濾網 空氣更清新
全系列標配廻風箱及易拆式濾網,在室內空氣循環時能夠有效攔阻空氣中較 大的毛髮或棉絮等異物,以維持空調效能。
遙控、線控 自由選擇
遙控器
YR-HRS01
線控器
HW-SA301AFK
全系列產品將控制器列為選配品，無線遙控或有線控制可依個人喜好或裝修需求自由選擇。

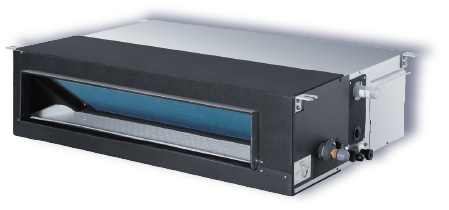

中靜壓吊隱式送風機規格表
| 規格參數＼機型 | HBF-AD28JA | HBF-AD36JA | HBF-AD45JA | HBF-AD56JA | HBF-AD72JA | |
|---|---|---|---|---|---|---|
| 額定能力 | 冷房（kW） | 2.8 | 3.6 | 4.5 | 5.6 | 7.1 |
| 暖房（kW） | 2.8 | 3.6 | 4.5 | 5.6 | 7.1 | |
| 電源規格 | 單相－220V－60Hz | |||||
| 消耗功率（W） | 75 | 80 | 85 | 135 | 150 | |
| 風量（m³/h） | H | 650 | 670 | 725 | 1050 | 1170 |
| M | 495 | 515 | 600 | 865 | 965 | |
| L | 420 | 440 | 530 | 690 | 875 | |
| 噪音 dB(A) | H | 31 | 32 | 33 | 34 | 35 |
| M | 28 | 29 | 31 | 32 | 32 | |
| L | 25 | 26 | 28 | 28 | 28 | |
| 機外靜壓（Pa） | 標準 | 20 | ||||
| 最大 | 180 | |||||
| 馬達式樣 | DC直流單軸 | DC直流雙軸 | ||||
| 風串數量 | 1 | 1 | 1 | 2 | 2 | |
| 接線 | 電源線 | 2芯 | ||||
| 訊號控制線 | 2芯1.25mm²以上隔離線 | |||||
| 線控器線 | 2芯（選購線控器時使用） | |||||
| 外型尺寸 W×H×D（mm） | 700×248×735 | 1100×248×735 | ||||
| 製品重量(淨重)(kg) | 24.0 | 24.0 | 25.5 | 33.5 | 33.5 | |
| 接管尺寸（mm） | 液管 | Ø6.35 | Ø6.35 | Ø9.52 | ||
| 氣管 | Ø9.52 | Ø12.7 | Ø15.88 | |||
| 排水管 | 自然排水 | OD Ø25mm | ||||
| 電動排水（標配） | OD Ø25mm（揚程60cm） | |||||
| 控制器（選購品） | 遙控器 | HW-SA301AFK（標準款） | ||||
| 遙控器＋接收器 | YR-HRS01＋HA-SB101DB | |||||
| 規格參數＼機型 | HBF-AD90JA | HBF-AD112JA | HBF-AD140JA | HBF-AD160JA | |
|---|---|---|---|---|---|
| 額定能力 | 冷房（kW） | 9.0 | 11.2 | 14.0 | 16.0 |
| 暖房（kW） | 9.0 | 11.2 | 14.0 | 16.0 | |
| 電源規格 | 單相－220V－60Hz | ||||
| 消耗功率（W） | 160 | 230 | 245 | 255 | |
| 風量（m³/h） | H | 1550 | 2000 | 2200 | 2350 |
| M | 1250 | 1600 | 1750 | 1950 | |
| L | 1000 | 1300 | 1470 | 1600 | |
| 噪音 dB(A) | H | 37 | 39 | 41 | 42 |
| M | 34 | 37 | 38 | 38 | |
| L | 30 | 32 | 33 | 34 | |
| 機外靜壓（Pa） | 標準 | 20 | |||
| 最大 | 180 | ||||
| 馬達式樣 | DC直流雙軸 | ||||
| 風串數量 | 2 | 3 | 3 | 3 | |
| 接線 | 電源線 | 2芯 | |||
| 訊號控制線 | 2芯1.25mm²以上隔離線 | ||||
| 線控器線 | 2芯（選購線控器時使用） | ||||
| 外型尺寸 W×H×D（mm） | 1100×248×735 | 1500×248×735 | |||
| 製品重量(淨重)(kg) | 35.0 | 45.5 | 47.5 | 47.5 | |
| 接管尺寸（mm） | 液管 | Ø9.52 | |||
| 氣管 | Ø15.88 | ||||
| 排水管 | 自然排水 | OD Ø25mm | |||
| 電動排水（標配） | OD Ø25mm（揚程60cm） | ||||
| 控制器（選購品） | 遙控器 | HW-SA301AFK（標準款） | |||
| 遙控器＋接收器 | YR-HRS01＋HA-SB101DB | ||||
備註 :
• 冷房條件 : 室內乾球溫度 27 °C 、 濕球溫度19 °C ; 室外乾球溫度 35 °C ; 銅配管水平無落差、管長 7.5 m 。
• 暖房條件 : 室內乾球溫度 20 °C ; 室外乾球溫度 7 °C 、濕球溫度 6 °C ; 銅配管水平無落差、管長 7.5 m 。
• 室內機的冷氣能力僅供參考，實際數據會因系統總能力而有所誤差。
• 表列室內機的風量為遙控器所顯示的 高、中、低 3 速，若風量設定為自動，則風量會有 7 速並且能自動切換。
• 噪音值是在無響室內距設備中心 1.5 m 處測得，若在實際安裝條件下測量，會因環境噪音和聲音反射等因素使得數據高於標準值。

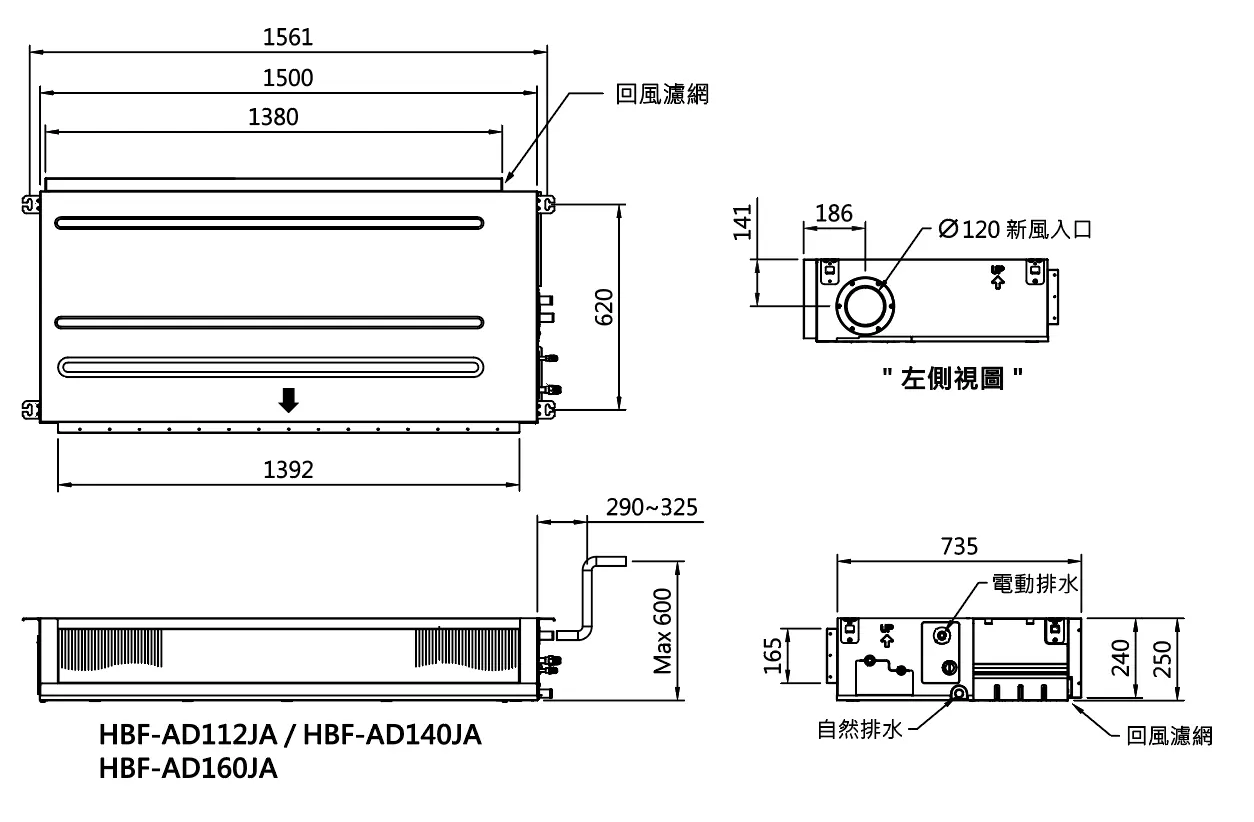

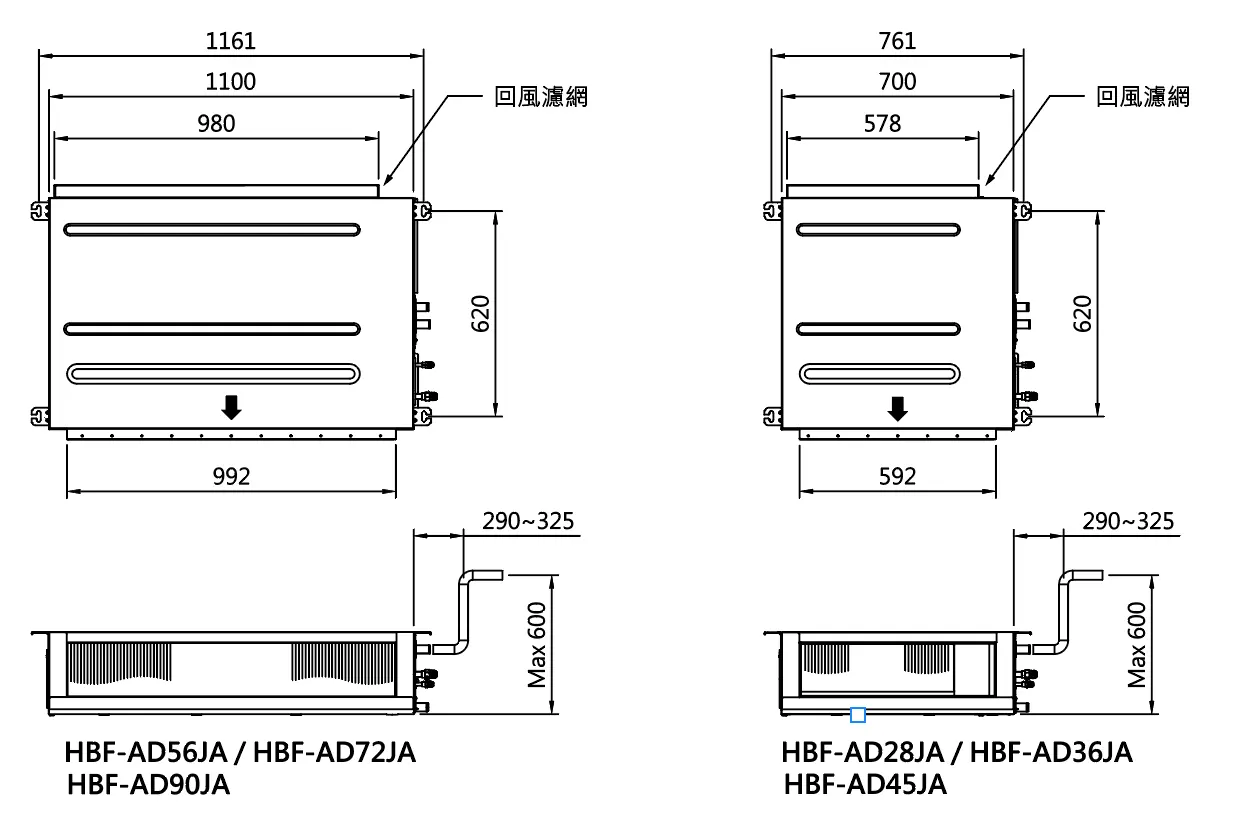

吊隱式送風機外型尺寸圖
單位：mm
